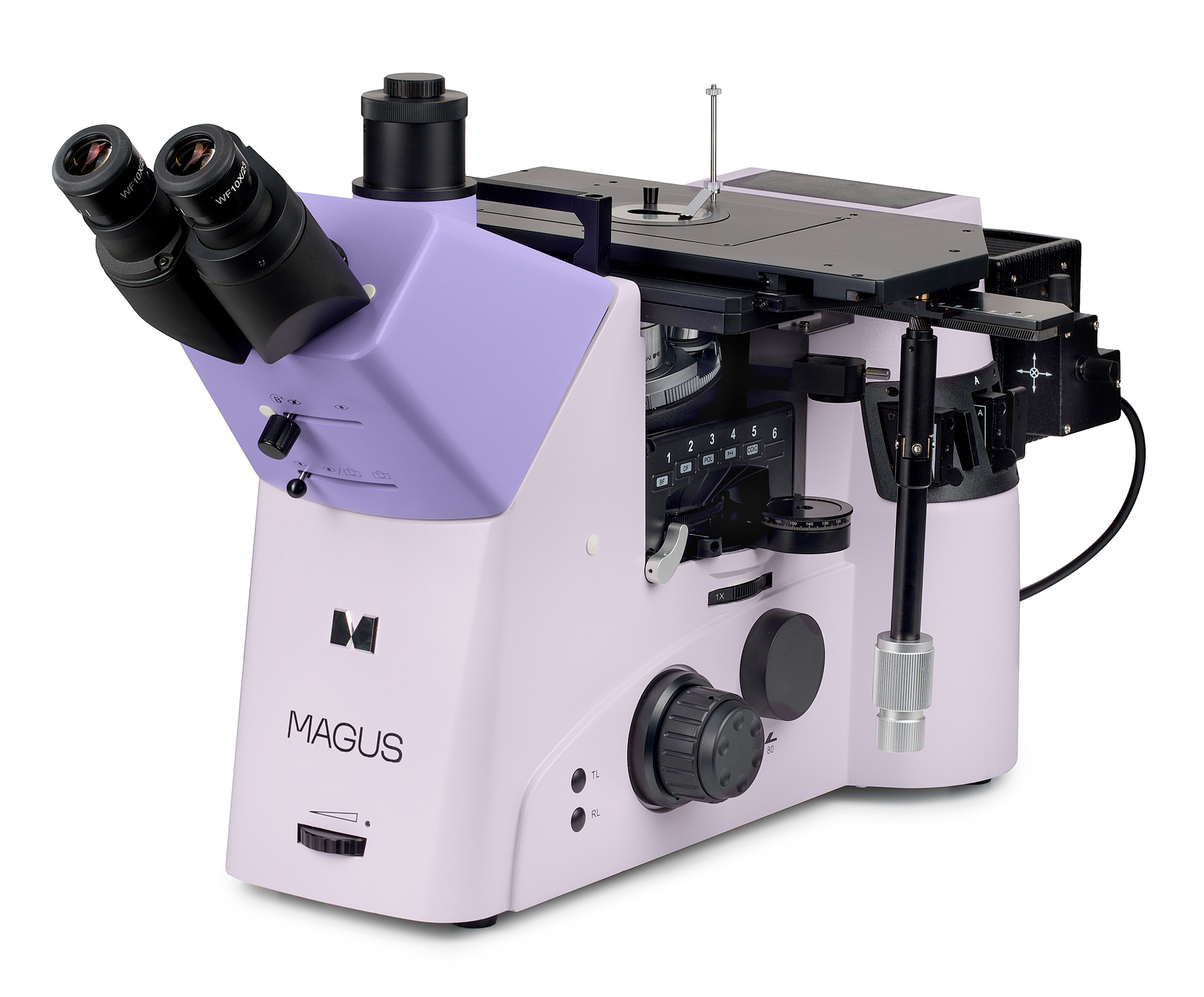

Questo microscopio è progettato per lo studio delle microstrutture di metalli, leghe, materiali semiconduttori e altri campioni opachi. Il design del microscopio invertito non limita la dimensione del campione esaminato solo il suo peso è limitato fino a 30 kg. Il campione da analizzare deve essere prima opportunamente lavorato, quindi posizionato sul tavolino con la superficie di interesse verso il basso. Questo microscopio può studiare oggetti opachi in luce riflessa utilizzando le tecniche in campo chiaro, in campo scuro, microscopia di polarizzazione e di contrasto interferenziale differenziale. DIC è una tecnica avanzata di contrasto di polarizzazione. Il metodo aumenta la profondità di campo e la chiarezza dell’immagine, fornisce informazioni aggiuntive sulla struttura dell’oggetto studiato e visualizza irregolarità sulle superfici studiate con colore. Le superfici piane vengono colorate nello stesso modo, ma una superficie con differenze di altezza anche minime avrà un colore non uniforme. L’oggetto di studio apparirà in rilievo. Il microscopio può essere usato in vari campi (metallurgia, ingegneria, industria aerospaziale, nucleare e settore energetico) nonché nei laboratori di ricerca e nelle università tecniche.
Testata del microscopio
Testata trinoculare con ottiche corrette all’infinito. L’angolo di inclinazione di 45° offre condizioni confortevoli affinché il ricercatore possa lavorare da seduto o in piedi. L’utente può assumere una posa naturale, pertanto, la fatica non si accumula durante la giornata lavorativa. Nella testata del microscopio è incorporata una lente Bertrand un regolatore sulla parte anteriore della testata è utilizzato per l’inserimento nel sistema ottico. Le lenti Bertrand vengono utilizzati per gli studi conoscopici. La fotocamera digitale è installata nel tubo trinoculare o in una delle uscite di imaging laterali sul corpo del microscopio. Il fascio sulla testata trinoculare può essere diviso 100/0, 50/50 o 0/100. La divisione del fascio sull’uscita foto destra è 100/0 e 20/80 a sinistra è 100/0 e 0/100. Il pacchetto base comprende oculari 10x/23 mm con regolazione diottrica e lunga estrazione pupillare per lavorare con occhiali.
Revolver portaobiettivi
Il revolver portaobiettivi da 5 obiettivi è installato sullo stativo, al di sotto del tavolino. Il metodo del contrasto interferenziale differenziale viene implementato utilizzando i slider DIC: uno viene utilizzato con obiettivi a basso ingrandimento e l’altro con obiettivi a medio e alto ingrandimento. Lo slider DIC è installato in un apposito alloggiamento del revolver portaobiettivi.
Torretta per installare moduli di contrasto
Sotto il revolver dell’obiettivo sul supporto del microscopio, è presente una torretta per installare moduli di contrasto. È possibile installare sei moduli. Ruotando la torretta cambia la modalità di osservazione e il passaggio da un metodo di contrasto all’altro avviene rapidamente e senza impostazioni complesse.
Interruttore con lente di ingrandimento aggiuntiva
Un interruttore rotativo viene utilizzato per inserire la lente principale 1x o una lente di ingrandimento aggiuntiva 1,5x nel percorso ottico. Una lente d’ingrandimento aumenta l’ingrandimento di un microscopio senza acquistare o installare accessori aggiuntivi. L’interruttore si trova sul lato destro del corpo del microscopio, sotto il revolver portaobiettivi.
Obiettivi
Obiettivi plan semi-apocromatici e plan apocromatici con una lunga distanza di lavoro che sono progettati per le tecniche di microscopia in campo chiaro e campo scuro. Forniscono una migliore correzione dell’aberrazione cromatica e sferica rispetto agli obiettivi planacromatici.
Meccanismo di messa a fuoco
Le manopole coassiali di messa a fuoco fine (vite micrometrica) e grossolana (vite macrometrica) sono posizionate su entrambi i lati alla base del microscopio. La maniglia di messa a fuoco fine a destra ha appositi incavi per le dita e quella sinistra ha una scala. La manopola di blocco della messa a fuoco grossolana aiuta a regolare rapidamente il microscopio dopo aver cambiato l’oggetto di studio. La manopola si trova sul lato sinistro del microscopio sullo stesso asse del meccanismo di messa a fuoco. L’anello sul lato destro regola la tensione della vite macrometrica di messa a fuoco grossolana. L’utente regola la giusta tensione per le osservazioni.
Tavolino
L’oggetto viene spostato muovendo il tavolino lungo due assi. Al centro del tavolino è installato un inserto con un foro di diametro idoneo. Per mantenere l’oggetto osservato in posizione, si usa un sistema di supporto del campione/ferma vetrino. Il rivestimento a tre strati protegge il tavolino da graffi e altri danni superficiali quando si lavora con campioni pesanti e di grandi dimensioni. La lunga maniglia di controllo del tavolino inclinabile garantisce il comfort dell’utente durante il lavoro: la mano poggia sul tavolino senza sforzo. La maniglia può essere installata sul lato destro o sinistro del tavolino.
Sorgente luminosa
Il portalampada ha una lampadina alogena da 100 W. È sufficientemente luminosa per lavorare su obiettivi con ingrandimenti da 4x a 100x, non solo in campo chiaro e luce polarizzata, ma anche in tecniche di microscopia in campo scuro. La lampada alogena emette luce con una temperatura colore che garantisce un maggiore comfort per la vista.
Illuminazione a luce riflessa
Il sistema di illuminazione rende possibile l’allestimento dell’illuminazione di Köhler. I diaframmi di apertura e di campo sono centrati per impostazione predefinita e non richiedono un’ulteriore regolazione. Se necessario, i diaframmi possono essere regolati usando le viti di centraggio. L’analizzatore e il polarizzatore sono per la tecnica di microscopia a polarizzazione. Il polarizzatore è fisso e l’analizzatore ruota di 360°. Una serie di filtri luce aiuta a regolare la riproduzione dei colori.
Design ergonomico
Il disagio fisico provoca affaticamento e riduce la produttività. Il design ergonomico del microscopio gioca un ruolo importante nella ricerca scientifica quotidiana. MAGUS Metal V790 DIC fornisce comfort all’utilizzatore durante il lavoro. Il microscopio viene azionato con un movimento minimo della mano poiché la lunga maniglia di controllo del tavolino e la manopola di messa a fuoco fine si trovano nella stessa area di lavoro. Le manopole di messa a fuoco si trovano nella parte inferiore del corpo. L’utente non sforza le mani. Grazie al movimento fluido del meccanismo, l’utente può concentrarsi sull’oggetto senza sforzo.
