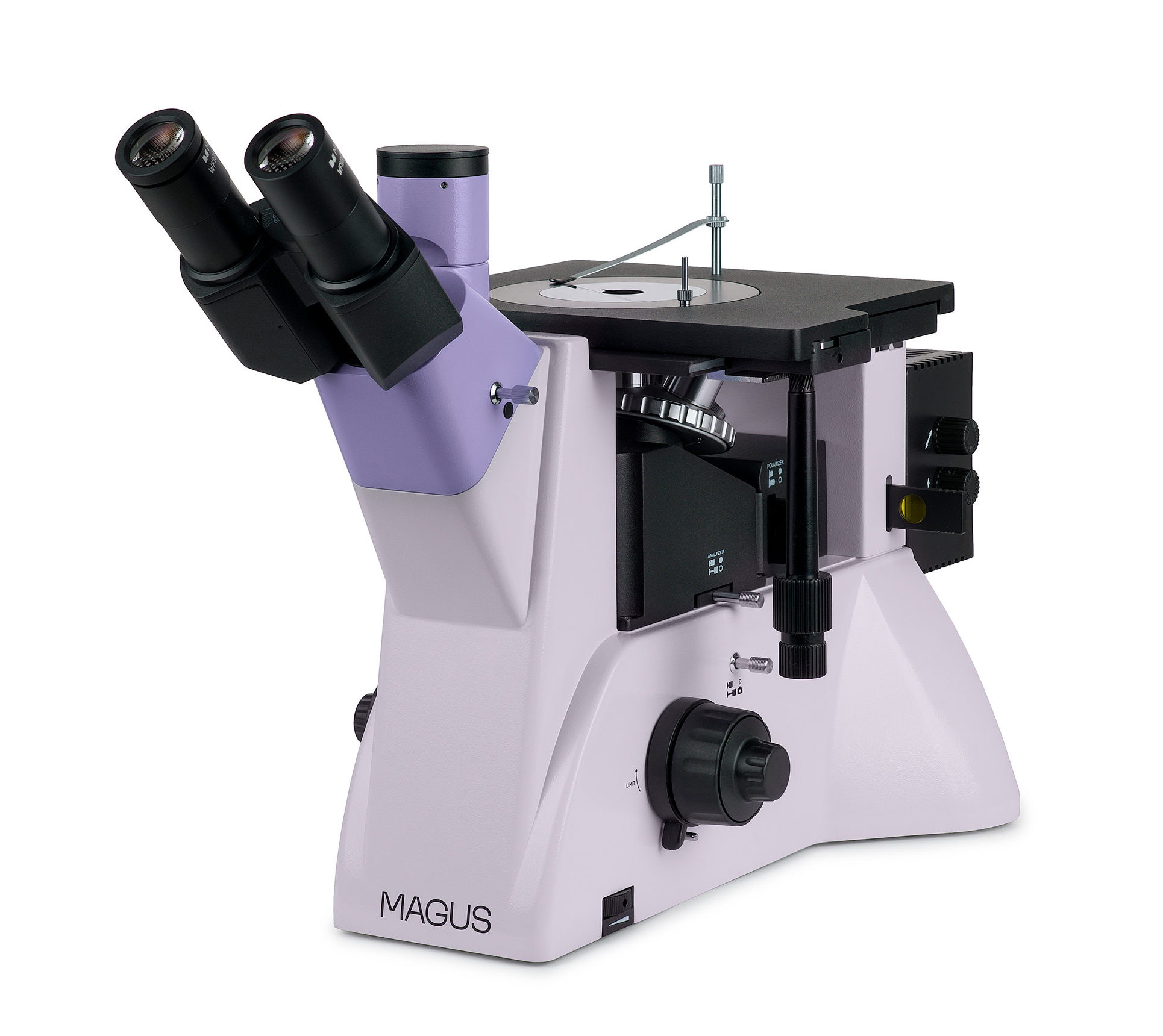

Questo microscopio è progettato per lo studio delle microstrutture di metalli, leghe, materiali semiconduttori e altri campioni opachi. Il design del microscopio invertito non limita la dimensione del campione esaminato solo il suo peso è limitato fino a 2 kg. Il campione da analizzare deve essere prima opportunamente lavorato, quindi posizionato sul tavolino con la superficie di interesse verso il basso. Il microscopio esegue tre tecniche di contrasto in luce riflessa: campo chiaro, semplice polarizzazione e contrasto interferenziale differenziale. Il metodo a campo chiaro consente un’immagine autentica ingrandita dell’oggetto. La semplice polarizzazione rimuove il riflesso dalle superfici di metallo ed evidenzia i polimeri e altri elementi estranei. Il contrasto interferenziale differenziale colora la differenza di altezza di un oggetto rivelandone la topografia. L’oggetto di studio apparirà in rilievo. Il tubo trinoculare e la porta laterale per la fotocamera consentono la connessione simultanea a un monitor e a una camera. Il microscopio può essere usato in vari campi (metallurgia, ingegneria, industria aerospaziale, nucleare e settore energetico) nonché nei laboratori di ricerca e nelle università tecniche.
Testata del microscopio Lunghezza focale del tubo: infinito (8). Durante l’assemblaggio del microscopio, l’utente può ruotare i tubi ottici di 180° e regolare l’estrazione pupillare per adattare lo strumento alla propria altezza. Lo strumento è dotato di testata trinoculare. Il monitor va alloggiato nel terzo tubo della testata trinoculare, mentre la fotocamera digitale può essere installata nell’apposita porta laterale. Il beam splitter sulla testata trinoculare è 50/50 (tubo aperto) o 100/0 (tubo chiuso), mentre sul corpo è 100/0 o 0/100.
Revolver portaobiettivi Il revolver portaobiettivi da 5 obiettivi è installato sullo stativo, al di sotto del tavolino. Il revolver portaobiettivi ha uno speciale alloggiamento per slider DIC utilizzato con il metodo a contrasto interferenziale differenziale con obiettivi 5x, 10x e 20x.
Obiettivi Gli obiettivi planacromatici con lunga distanza di lavoro sono progettati per i metodi campo chiaro, semplice polarizzazione e contrasto interferenziale differenziale. Per la microscopia in campo oscuro, scegliere il Magus Metal V700 BD.
Meccanismo di messa a fuoco Le manopole coassiali di messa a fuoco fine (vite micrometrica) e grossolana (vite macrometrica) sono posizionate su entrambi i lati alla base del microscopio. L’utente può appoggiare le mani sul tavolo e assumere una posa rilassata durante l’osservazione. La regolazione della nitidezza è fluida e senza sforzo. A destra, c’è la manopola di fissaggio della messa a fuoco grossolana (vite macrometrica), per una rapida regolazione dopo il cambio del campione. Sul lato sinistro, è presente la rotella di regolazione della tensione per la messa a fuoco.
Tavolino meccanico L’oggetto viene spostato muovendo il tavolino lungo due assi. Al centro del tavolino viene installata una piastra rotonda e girevole con un foro di diametro 10 mm, 20 mm o 30 mm. Per mantenere l’oggetto osservato in posizione, si usa un sistema di supporto del campione/ferma vetrino.
Sorgente luminosa L’alloggiamento della lampadina ospita una lampada alogena da 50 W. Ha un’intensità luminosa sufficiente per obiettivi da 4x fino a 100x, usati per le tecniche di microscopia in campo chiaro, luce polarizzata o contrasto interferenziale differenziale. La lampada alogena emette luce con una temperatura colore che garantisce un maggiore comfort per la vista.
Illuminazione a luce riflessa Il sistema di illuminazione rende possibile l’allestimento dell’illuminazione di Köhler. I diaframmi di apertura e di campo sono centrati per impostazione predefinita e non richiedono un’ulteriore regolazione. Se necessario, i diaframmi possono essere regolati usando le viti di centraggio. La sorgente luminosa è centrata lungo tre assi. L’analizzatore e il polarizzatore rimovibili sono necessari per le tecniche di microscopia con luce polarizzata. Il polarizzatore ruota da 0° a 360°, mentre l’analizzatore è fisso.
Lo slider del prisma DIC si utilizza con il metodo del contrasto interferenziale differenziale con obiettivi 5x, 10x e 20x. Un set di filtri può aiutare a modificare la riproduzione dei colori.
Accessori L’uso di accessori aggiuntivi migliora le prestazioni tecniche del microscopio. Oculari e obiettivi aumentano il range di ingrandimento. Una fotocamera digitale trasmette l’immagine osservata allo schermo di un computer o a un monitor. I vetrini di calibrazione aiutano a effettuare misure degli oggetti osservati.
Caratteristiche chiave:
La confezione contiene:
Disponibili su richiesta:
