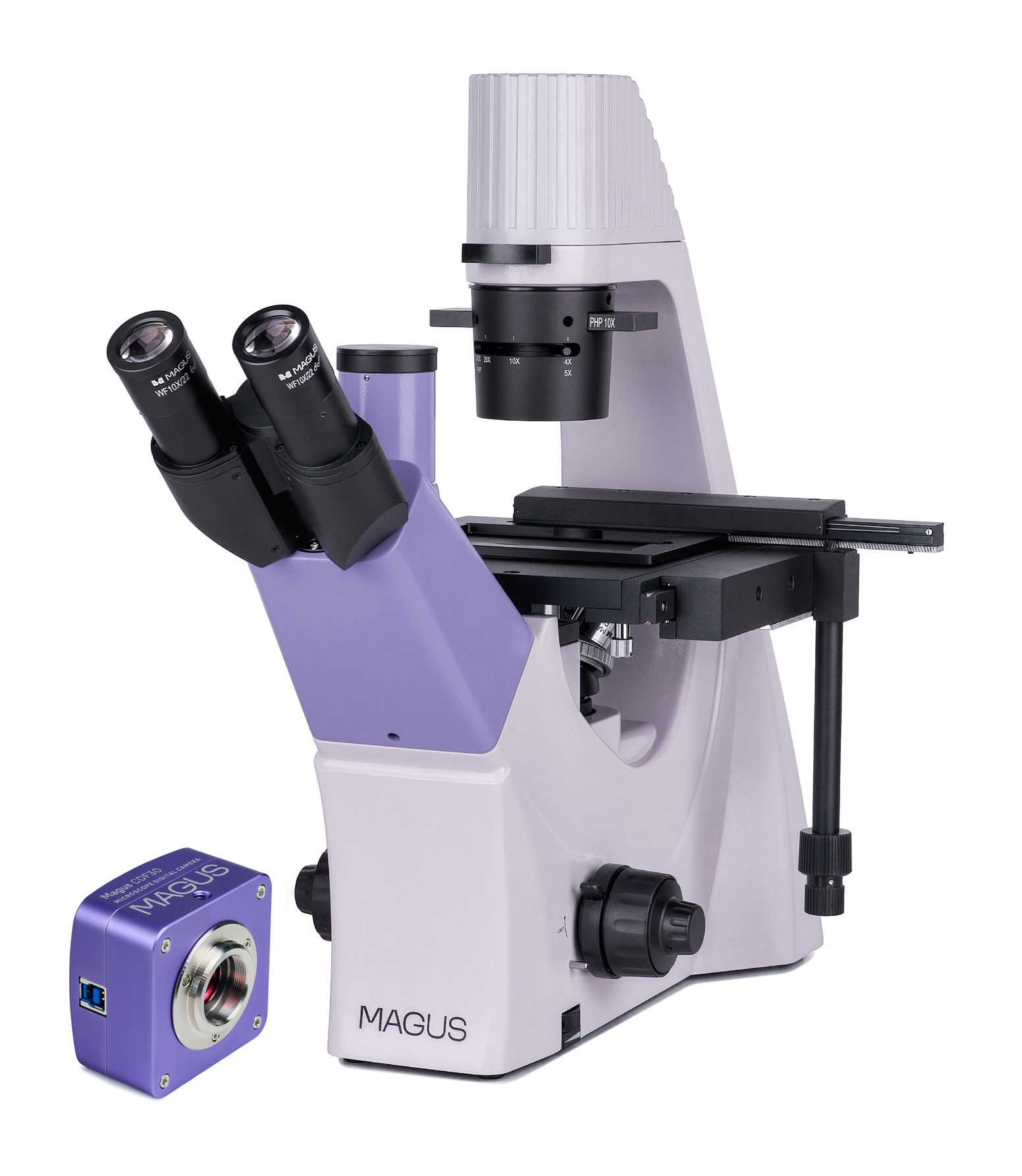

Il MAGUS Bio V300 è uno microscopio biologico a design invertito per lo studio di campioni su vetreria da laboratorio fino a 70 mm di altezza e con uno spessore del fondo fino a 1,2 mm. Gli oggetti di studio possono essere colonie cellulari, colture tissutali, fluidi biologici, ecc. Inoltre, i campioni non necessitano dell’aggiunta di coloranti per facilitarne l’esame. Le osservazioni sono effettuate in luce trasmessa. Tecniche di microscopia: campo chiaro e contrasto di fase. Questo microscopio è adatto per il lavoro di routine in laboratori e centri di ricerca o per l’insegnamento.

Fotocamera digitale

Tubo ottico video con un sensore digitale SONY Exmor 8,3 MP. Il sensore utilizza la tecnologia della retroilluminazione per migliorare la sensibilità alla luce e produrre immagini luminose e nitide anche in condizioni di scarsa illuminazione. La fotocamera è utilizzata per l’osservazione tramite la tecnica di microscopia a campo chiaro e scuro su obiettivi con ingrandimento 4x, 10x e 20x. Può essere utilizzata anche per microscopi stereoscopici. Per connettersi a un computer e visualizzare immagini sullo schermo, viene utilizzata una porta USB 3.0 ad alta velocità di trasferimento dati (5 Gbps).

La fotocamera MAGUS CDF30 è installata sul tubo trinoculare o sul tubo ottico di un microscopio. È possibile raggiungere il campo visivo massimo senza difetti ottici utilizzando un adattatore con ingrandimento da 0,65x a 0,9x. Oltre all’adattatore, sarà necessario un adattatore dello stesso diametro del tubo per installare la fotocamera sul tubo ottico.

L’immagine viene visualizzata sullo schermo del computer con una risoluzione massima di 3840x2160 px. La frequenza fotogrammi è di 45 fps. Ad una risoluzione più bassa (1920x1080 px), la frequenza fotogrammi aumenta fino a 70 fps. Le transizioni tra fotogrammi sono quasi impercettibili, senza ritardi, pertanto la fotocamera si presta allo studio e alla presentazione di oggetti in movimento. Le foto e i video sono registrati e salvati in diversi formati.

Ottiche

Questo microscopio è dotato di una testata trinoculare classica, il cui tubo verticale è utilizzato per alloggiare una fotocamera digitale. La fotocamera non è inclusa nella confezione. Il beam splitter lungo il cammino ottico ha un rapporto 50/50.
Quattro obiettivi inclusi o altri acquistati separatamente possono essere alloggiati sul revolver portaobiettivi. Tutti gli obiettivi inclusi sono progettati per l’uso con vetreria da laboratorio e hanno una lunga distanza di lavoro. Nello specifico, sono inclusi 3 obiettivi planacromatici per le osservazioni in campo chiaro e 1 obiettivo planacromatico per microscopia a contrasto di fase.

Illuminazione

La sorgente luminosa per osservazioni in luce trasmessa è un LED da 9 W. L’elevata intensità del LED fa in modo che l’illuminazione del campo visivo sia sufficiente per lavorare con tutti gli obiettivi e con ognuna delle tecniche di microscopia previste. La regolazione della luminosità non causa alcuna variazione nella temperatura colore. Il ciclo di vita dei LED è di circa 50.000 ore senza alcuna sostituzione della lampadina.
Il condensatore ha uno slot disponibile per uno slider per contrasto di fase (incluso). È possibile centrare gli anelli del contrasto di fase. L’inserimento dello slider permette di risparmiare tempo quando si vuole passare da una tecnica di microscopia a un’altra.

Tavolino e meccanismo di messa a fuoco

Tavolino traslatore fisso. È dotato di porta piastre (sono inclusi tre alloggiamenti per vetrerie di dimensioni diverse). Le piastre possono essere spostate lungo l’asse X e l’asse Y tramite un inserto traslatore. Il meccanismo di messa a fuoco con vite macro e micrometrica coassiali permette di mettere a fuoco l’immagine in modo rapito e accurato. La messa a fuoco grossolana (vite macrometrica) è dotata di un meccanismo di fissaggio e la tensione della vite macrometrica può essere regolata.

Accessori

La linea di accessori opzionali comprende obiettivi, oculari, fotocamere digitali e vetrini di calibrazione.

Caratteristiche chiave del microscopio:

• Tecniche di microscopia in campo chiaro e a contrasto di fase in luce trasmessa studio dei campioni in vetreria da laboratorio
• Fotocamera digitale installata nel tubo trinoculare
• Illuminatore LED da 9 W per osservazioni in luce trasmessa con luminosità regolabile e lungo ciclo di vita
• Tavolino fisso con movimentazione lungo i due assi, 3 porta piastre di diverse dimensioni inclusi
• Accessori opzionali per migliorare le prestazioni del microscopio

Caratteristiche chiave della fotocamera:

• Sensore CMOS SONY Exmor retroilluminato a colori, ad alta sensibilità alla luce
• Funzionamento in campo scuro e chiaro tramite obiettivi 4x, 10x e 20x
• Connessione a computer tramite un’interfaccia USB 3.0 con una velocità di trasferimento di dati di 5 Gbps
• Immagine riprodotta su un monitor a risoluzione 4K Ultra High 3840x2160 px (45 fps) o Full HD 1920x1080 px (70 fps)
• Driver e software di elaborazione dell’immagini sono inclusi
• Installazione sul tubo trinoculare o sul tubo ottico di un microscopio

La confezione contiene:

• Fotocamera digitale MAGUS CDF30 (fotocamera digitale, cavo USB, CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Supporto con alimentatore integrato, sorgente a luce trasmessa, meccanismo di messa a fuoco, tavolino, condensatore con alloggiamento per vetrino a contrasto di fase e portaobiettivo girevole
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 4,27 mm
• Obiettivo planacromatico all’infinito: PL L20?/0,40 WD 8,0 mm
• Obiettivo planacromatico all’infinito: PL L40?/0,60 WD: 3,5 mm
• Obiettivo planacromatico all’infinito: PHP2 10x/0,25 contrasto di fase WD 4,27 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Conchiglia oculare (2 pz.)
• Telescopio di centraggio
• Slider del contrasto di fase con anelli del contrasto di fase di centraggio
• Traslatore meccanico per lo spostamento dei campioni
• Supporto per piastra (3 pz.)
• Adattatore passo C
• Filtro colori
• Cavo di alimentazione per rete AC
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL 4x/0,10 WD 21 mm
• Obiettivo planacromatico all’infinito: PHP2 20x/0,40 contrasto di fase WD 8,0 mm
• Obiettivo planacromatico all’infinito: PHP2 40x/0,60 contrasto di fase WD 3,5 mm
• Vetrino di calibrazione
• Monitor LCD

Marchio	MAGUS
Garanzia	5 anni
EAN	5905555018096
Dimensione confezione (LxPxH)	64x42x67 cm
Peso spedizione	18.6 kg
Delimitatore	Microscopio biologico invertito MAGUS Bio V300
=== Delimitatore ===	Specifiche del microscopio
Tipo	biologico, luce/ottico, digitale
Tipo di testata del microscopio	trinoculare
Testata	Siedentopf
Angolo di inclinazione della testata	45°
Ingrandimento, x	100 — 400
Range di ingrandimento	da 200x a 800x
Ingrandimento, x (opzionale)	40–500/600/800/1000
Diametro tubo oculare, mm	30
Oculari	10?/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14 15x/15 20x/12 25x/9)
Obiettivi	planacromatici all’infinito: PL 10x/0,25 PL 20x/0,40 PL 40x/0,60 PHP2 10x/0,25 fase distanza parafocale: 45 mm (*opzionale: PL 4x/0,10 PHP2 20x/0,40 fase PHP2 40x/0,60 fase)
Revolver portaobiettivi	per 4 obiettivi
Distanza di lavoro, mm	4,27 (10x) 8,0 (20?) 3,5 (40x)
Distanza interpupillare, mm	48 — 75
Range di movimento del tavolino, mm	77/112
Caratteristiche tavolino	fisso, con traslatore meccanico per lo spostamento del campione porta piastre: 29x77 mm, Ø90 mm 34x77,5 mm, Ø68,5 mm 57x82 mm, Ø60 mm
Condensatore	N.A.0,6, distanza di lavoro: 70 mm con diaframma di apertura regolabile e un alloggiamento per slider del contrasto di fase
Diaframma	apertura regolabile
Fuoco	coassiale, messa a fuoco grossolana (con manopola di regolazione della tensione della vite micrometrica e manopola di fissaggio) e messa a fuoco fine (vite micrometrica da 0,002 mm)
Illuminazione	LED
Regolazione della luminosità	yes
Alimentazione	220±22 V, 50 Hz, rete AC
Tipo di sorgente luminosa	9 W
Filtri ottici	sì
Range temperature di funzionamento, °C	5 — 35
Caratteristiche speciali	slider del contrasto di fase per obiettivi 10x con un anello del contrasto di fase centrabile
Livello utente	utenti esperti, professionisti
Livello di difficoltà assemblaggio e installazione	complicato
Applicazione	laboratorio/medicale
Posizione illuminazione	inferiore
Metodo di ricerca	campo chiaro, microscopio a contrasto di fase
Set con astuccio/custodia/borsa	copertura anti polvere
=== Delimitatore ===	Fotocamera digitale
Sensore	SONY Exmor CMOS
A colori/monocromatico	a colori
Megapixel	8.3
Risoluzione massima, px	3840x2160
Dimensione sensore	1/1,2'' (11,14x6,26 mm)
Dimensione pixel, µm	2.9x2.9
Sensibilità alla luce	5970 mV/lux/s
Rapporto segnale/rumore	0,13 mV con 1/30 s
Tempo di esposizione	0,02 ms – 15 s
Registrazione video	yes
Registrazione video	sì
Frequenza dei fotogrammi, fps@risoluzione	45@3840x2160, 70@1920x1080
Luogo di installazione	tubo trinoculare, tubo ottico anziché oculare
Formato immagine	*.jpg, *.bmp, *.png, *.tif
Formato video	registrazione: *.wmv, *.avi, *.h264 (Windows 8 e successivi), *h265 (Windows 10 e successivi)
Range spettrale, nm	380-650 (filtro IR integrato)
Tipo di otturatore	ERS (otturatore elettronico a tendina)
Bilanciamento del bianco	manuale, automatico
Controllo esposizione	manuale, automatico
Funzionalità software	dimensione immagine, luminosità, controllo dell’esposizione
Software	MAGUS View
Uscita	USB 3.0, 5 Gb/s
Requisiti di sistema	Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 2 GB di RAM, porta USB 3.0, CD-ROM, 17' o più grande
Tipo di montatura	passo C
Corpo	robusto alluminio
Alimentazione fotocamera	DC, 5 V, da porta USB del computer adattatore 12 V, 3 A per la cella di Peltier
Range temperature di funzionamento fotocamera, °C	-10 — 50
Intervallo operativo di umidità, %	30 — 80
