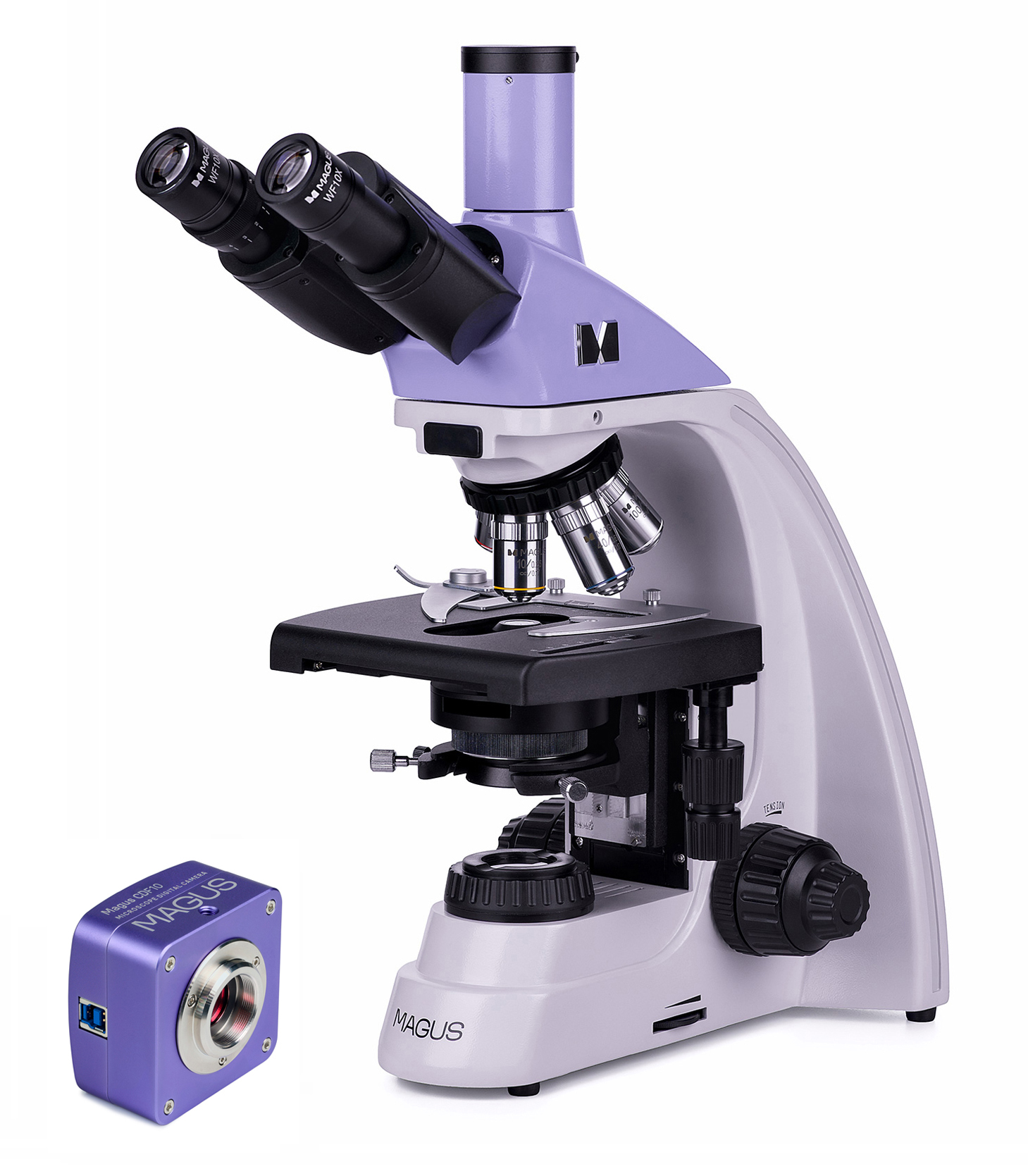

Il microscopio biologico MAGUS Bio 230TL è uno strumento essenziale per un laboratorio sanitario, un centro diagnostico o un istituto di ricerca. Questo microscopio è dotato di testata trinoculare e sorgente luminosa per osservazioni in luce trasmessa (LED) ed è adatto per l’analisi di preparati semitrasparenti e campioni naturalmente trasparenti. Nella sua configurazione di base, le osservazioni sono effettuate usando la tecnica di osservazione in campo chiaro. Con l’uso di accessori aggiuntivi, sarà possibile praticare ricerche con ulteriori tecniche di microscopia come osservazioni in campo oscuro, luce polarizzata e contrasto di fase.

Fotocamera digitale

Fotocamera digitale con un sensore 2 MP per lo studio di oggetti microscopici tramite la tecnica di microscopia a campo scuro o campo chiaro. La fotocamera è dotata di un sensore CMOS SONY Exmor retroilluminato a colori. Tale sensore aumenta la sensibilità alla luce (2350 mV a 1/30 s) e migliora la qualità dell’immagine in condizioni di scarsa illuminazione. L’utilizzo di obiettivi con ingrandimento 40x, 60x e 100x consente di raggiungere ottime prestazioni.

La fotocamera MAGUS CDF10 consente di visualizzare l’immagine di un oggetto sul monitor di un computer a una risoluzione Full HD 1920x1080 px, di scattare fotografie e registrare video in formati diversi. Il trasferimento dei dati tra fotocamera e computer viene eseguito tramite un’interfaccia USB 3.0 con una velocità di trasferimento dati pari a 5 Gbps. Alla massima risoluzione, il video è visualizzato a 125 fps con una transizione dolce tra fotogrammi. La fotocamera è perfetta per lo studio di oggetti in movimento e può anche essere utilizzata per lezioni e presentazioni.

Ottiche

I tubi ottici possono ruotare di 360°, il che rende possibile adattare la posizione degli oculari secondo l’altezza dell’osservatore. La regolazione diottrica è disponibile sul barilotto sinistro. È presente un tubo verticale per l’alloggiamento di una fotocamera digitale (non inclusa).

Questo microscopio usa obiettivi acromatici corretti all’infinito e il portaobiettivi può alloggiare fino a 5 obiettivi in simultanea. Nella configurazione di base, uno slot rimane libero per l’aggiunta di un quinto obiettivo. Il revolver portaobiettivi con i relativi obiettivi è orientato verso l’interno dello strumento: in questo modo, l’utente può vedere quale obiettivo è inserito nel cammino ottico. Il microscopio offre un ingrandimento che varia da 40x a 1000x, ma il limite superiore può essere aumentato fino a 1500x, 1600x o 2000x con l’uso di oculari aggiuntivi.

Illuminazione

Grazie alla lampada a LED, la temperatura colore non cambia al variare dell’intensità dell’illuminazione. La luce a LED da 3 W ha un ciclo di vita di 50.000 ore ed è alimentata tramite rete elettrica AC.

Il condensatore di Abbe ha uno slot disponibile per uno slider di campo oscuro o uno slider per contrasto di fase. Grazie agli slider, il passaggio tra le varie tecniche di microscopia è molto più rapido. Il microscopio è anche dotato di un diaframma di campo per l’impostazione dell’illuminazione di Köhler. Il condensatore è regolabile in altezza e può essere centrato.

Tavolino e meccanismo di messa a fuoco

Lo spostamento del campione è fluido e accurato. Se necessario, l’inserto meccanico può essere rimosso dal tavolino (ad esempio, per effettuare una scansione manuale del campione). Inoltre, risulta più semplice lavorare con un tavolino senza cremagliera di posizionamento.

Le manopole della messa a fuoco sono coassiali e posizionate a entrambi i lati della base microscopio, il che consente permette all’utente di posizionare liberamente le mani sul tavolo. Sono presenti manopole per la messa a fuoco grossolana e fine (macro- e micrometrica). I loro meccanismi si muovono in modo fluido, senza bisogno di dover applicare alcuno sforzo. Sono presenti una manopola di regolazione della tensione per la vite macrometrica e una manopola di fissaggio messa a fuoco grossolana (vite macrometrica).

Accessori

Gli accessori aggiuntivi espandono le capacità del microscopio MAGUS Bio 230TL, a seconda delle specifiche applicazioni. Tra gli accessori sono inclusi oculari, obiettivi, condensatori di campo oscuro e per contrasto di fase, strumenti di polarizzazione, fotocamere digitali, vetrini di calibrazione, ecc.

Caratteristiche chiave del microscopio:

• Testata trinoculare con tubo verticale per fotocamera, rotazione a 360°, regolazione diottrica sul tubo ottico sinistro
• Revolver portaobiettivi per 5 obiettivi, obiettivi acromatici corretti all’infinito
• Osservazioni in luce trasmessa, sorgente luminosa: LED da 3 W con lunga vita utile
• Manopole coassiali per la messa a fuoco grossolana e fine (vite macro- e micrometrica), manopola di regolazione della tensione per la vite macrometrica, manopola di fissaggio per vite macrometrica
• Condensatore con uno slot per uno slider di campo oscuro o uno slider per contrasto di fase
• Possibilità di installare ulteriori accessori

Caratteristiche chiave della fotocamera:

• Sensore CMOS SONY Exmor retroilluminato per immagini nitide anche in condizioni di scarsa illuminazione
• Installazione sul tubo trinoculare o sul tubo ottico
• Funzionamento in campo chiaro o scuro su obiettivi ad elevato ingrandimento: 40x, 60x e 100x
• Visualizzazione di immagini sullo schermo di un computer visualizzazione, scatto fotografie e registrazione di video ad una risoluzione di 1920x1080 px
• Frequenza fotogrammi video pari a 125 fps, ideale per lo studio di oggetti in movimento in tempo reale senza ritardi
• Driver e software necessari inclusi

La confezione contiene:

• Fotocamera digitale MAGUS CDF10 (fotocamera digitale, cavo USB, CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Base con ingresso alimentazione, sorgente luminosa per osservazioni in luce trasmessa, meccanismo di messa a fuoco, tavolino, attacco condensatore e revolver portaobiettivi
• Condensatore di Abbe
• Testata trinoculare
• Obiettivo acromatico all’infinito: 4x/0,10
• Obiettivo acromatico all’infinito: 10x/0,25
• Obiettivo acromatico all’infinito: 40x/0,65 (con meccanismo a molla)
• Obiettivo acromatico all’infinito: 100x/1,25 olio (con meccanismo a molla)
• Oculare 10x/18 mm con lunga estrazione pupillare (2 pz.)
• Conchiglia oculare (2 pz.)
• Filtro (4 pz.)
• Adattatore C-mount
• Flaconcino di olio da immersione
• Cavo di alimentazione per rete AC
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/20 mm con scala graduata
• Oculare 15x/11 mm (2 pz.)
• Oculare 16x/11 mm (2 pz.)
• Oculare 20x/11 mm (2 pz.)
• Obiettivo acromatico all’infinito: 20x/0,40
• Obiettivo planacromatico all’infinito: 20?/0,40
• Obiettivo planacromatico all’infinito: 60x/0,80 (caricato a molla)
• Dispositivo a contrasto di fase
• Slider per contrasto di fase
• Condensatore di campo oscuro con N.A. 0,9
• Condensatore di campo oscuro a olio con N.A. 1,36–1,25
• Slider di campo oscuro
• Strumenti di polarizzazione
• Vetrino di calibrazione
• Monitor LCD

Marchio	MAGUS
Garanzia	5 anni
EAN	5905555017983
Dimensione confezione (LxPxH)	43x27x63 cm
Peso spedizione	11.1 kg
Delimitatore	Microscopio biologico MAGUS Bio 230TL
=== Delimitatore ===	Specifiche del microscopio
Tipo	biologico, luce/ottico, digitale
Tipo di testata del microscopio	trinoculare
Testata	testata Gemel (tipo Siedentopf, con rotazione a 360°)
Angolo di inclinazione della testata	30°
Ingrandimento, x	40 — 1000
Range di ingrandimento	da 800x a 1280x
Ingrandimento, x (opzionale)	40–1500/1600/2000
Diametro tubo oculare, mm	23.2
Oculari	10?/18 mm, estrazione pupillare: 10 mm (*opzionale: 10x/20 mm con scala, 15x/11 mm, 16x/11 mm 20x/11 mm)
Obiettivi	acromatici corretti all’infinito: 4x/0,10 10x/0,25 40xs/0,65 100xs/1,25 (olio) distanza parfocale 45 mm (*opzionale: 20x/0,40 60xs/0,80)
Revolver portaobiettivi	per 5 obiettivi
Distanza di lavoro, mm	18,89 (4x) 5,95 (10x) 0,775 (40xs) 0,36 (100xs) 2,61/8,80 (20x) 0,46 (60?s)
Distanza interpupillare, mm	48 — 75
Tavolino, mm	180x150
Range di movimento del tavolino, mm	75/50
Caratteristiche tavolino	traslatore meccanico a due assi, senza cremagliera di posizionamento
Regolazione diottrica dell’oculare, diottrie	±5 (sul barilotto sinistro)
Condensatore	condensatore di Abbe, N.A. 1,25, centraggio regolabile, altezza regolabile, diaframma di apertura regolabile, con slot per slider di campo oscuro e slider per contrasto di fase, attacco a coda di rondine
Diaframma	diaframma di apertura regolabile, diaframma di campo con iride regolabile
Fuoco	coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm)
Illuminazione	LED
Regolazione della luminosità	yes
Alimentazione	220±22 V, 50 Hz, rete AC
Tipo di sorgente luminosa	LED da 3 W
Filtri ottici	sì
Range temperature di funzionamento, °C	5 — 35
Possibilità di connettere equipaggiamento aggiuntivo	dispositivi per contrasto di fase (condensatore e obiettivi), condensatore di campo oscuro (a secco o per immersione in olio), strumenti di polarizzazione (polarizzatore e analizzatore)
Livello utente	utenti esperti, professionisti
Livello di difficoltà assemblaggio e installazione	complicato
Applicazione	laboratorio/medicale
Posizione illuminazione	inferiore
Metodo di ricerca	campo chiaro
Set con astuccio/custodia/borsa	copertura anti polvere
Peso, kg	8
Dimensioni, mm	200x436x400
=== Delimitatore ===	Fotocamera digitale
Sensore	SONY Exmor CMOS
A colori/monocromatico	a colori
Megapixel	2
Risoluzione massima, px	1920x1080
Dimensione sensore	1/2' (7,2x4,05 mm)
Dimensione pixel, µm	3.75x3.75
Sensibilità alla luce	2350 mV a 1/30 s
Rapporto segnale/rumore	0,15 mV a 1/30 s
Tempo di esposizione	0,1 ms – 15 s
Registrazione video	yes
Frequenza dei fotogrammi, fps@risoluzione	125@1920x1080
Luogo di installazione	tubo trinoculare, tubo ottico anziché oculare
Formato immagine	*.jpg, *.bmp, *.png, *.tif
Formato video	registrazione: *.wmv, *.avi, *.h264 (Windows 8 e successivi), *h265 (Windows 10 e successivi)
Range spettrale, nm	380-650 (filtro IR integrato)
Tipo di otturatore	ERS (otturatore elettronico a tendina)
Bilanciamento del bianco	manuale, automatico
Controllo esposizione	manuale, automatico
Funzionalità software	dimensione immagine, luminosità, controllo dell’esposizione
Software	MAGUS View
Uscita	USB 3.0, 5 Gb/s
Requisiti di sistema	Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 2 GB di RAM, porta USB 3.0, CD-ROM, 17' o più grande
Tipo di montatura	passo C
Corpo	robusto alluminio
Alimentazione fotocamera	DC, 5 V, da porta USB del computer adattatore 12 V, 3 A per la cella di Peltier
Range temperature di funzionamento fotocamera, °C	-10 — 50
Intervallo operativo di umidità, %	30 — 80
