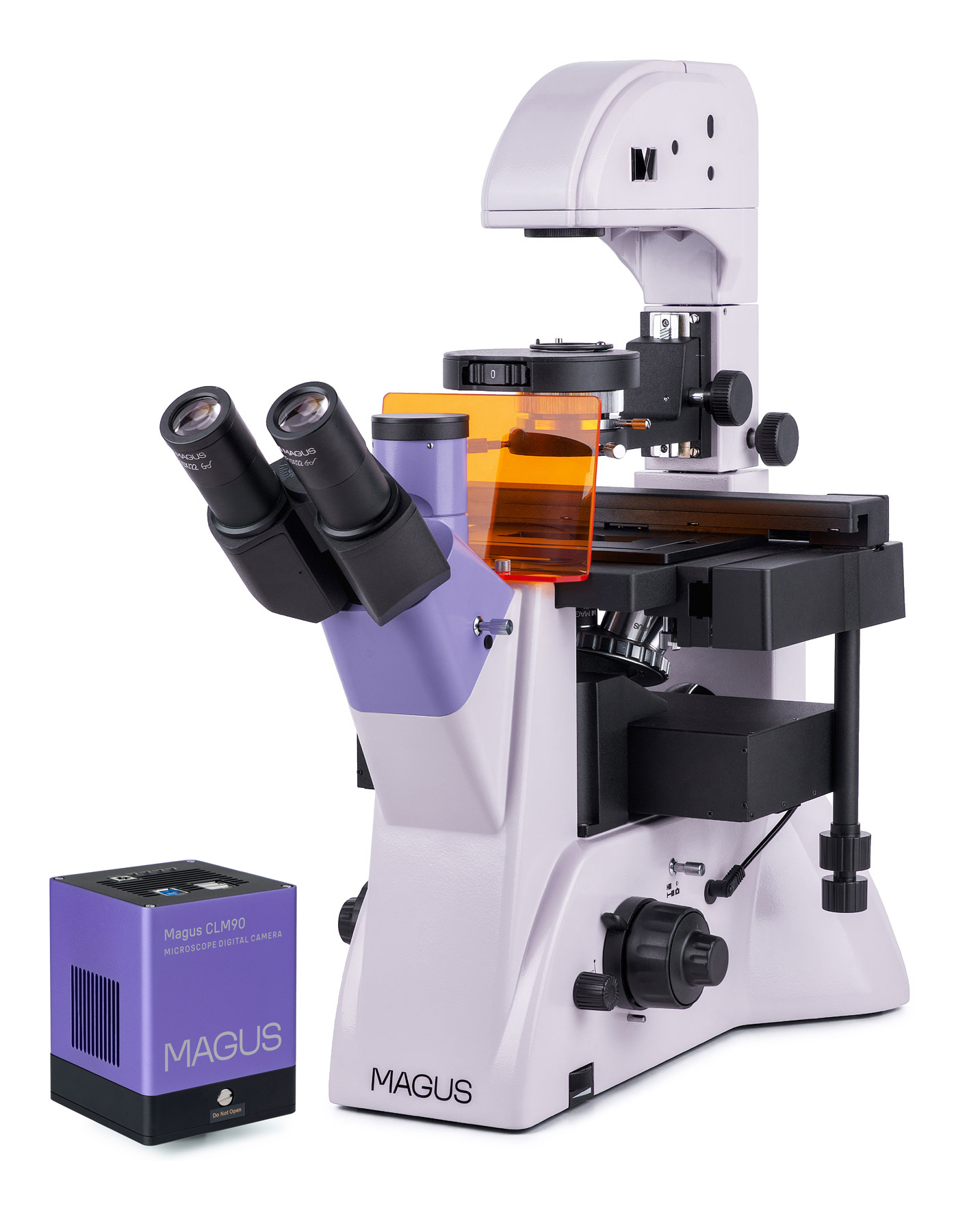

Il MAGUS Lum V500L è un microscopio invertito per microscopia a fluorescenza in luce riflessa e microscopia in campo chiaro e a contrasto di fase in luce trasmessa. Per la microscopia a fluorescenza vengono impiegati i filtri per i fluorocromi DAPI, FITC e TRITC. Il design invertito consente di analizzare campioni contenuti in vetreria da laboratorio, come piastre di Petri, provette, ecc. L’altezza della vetreria può raggiungere i 55 mm o i 165 mm quando il supporto è inclinato. Le ottiche sono progettate per vetreria da laboratorio con fondo spesso 1,2 mm. Questo microscopio è l’ideale per la ricerca e il lavoro di routine in laboratorio e può essere utilizzato a scopo didattico.

Fotocamera digitale

La fotocamera digitale MAGUS CLM90 è progettata per la tecnica di microscopia a campo scuro e fluorescenza.
La fotocamera è dotata di un sensore 7,1 MP e produce immagini realistiche ad una risoluzione di 3200x2200 px. Si consiglia di utilizzare la fotocamera con obiettivi 4x, 10x, 20x e 40x. Quando si utilizzano obiettivi a basso ingrandimento, la fotocamera consente all’utilizzatore di vedere dettagli più nitidi.
I video sono registrati a 51,3 fps o 133,8 fps in base alla risoluzione. I video scorrono in modo fluido con transazioni dolci e delicati tra fotogrammi. Il movimento del campione viene mostrato in tempo reale, senza ritardi. La fotocamera facilita l’osservazione di oggetti in movimento ed è adatta per dimostrazioni accademiche.
La fotocamera è equipaggiata con un’interfaccia USB 3.0. La velocità di trasferimento dei dati è 10 volte più veloce rispetto alle fotocamere USB 2.0. La fotocamera ad alta velocità è consigliata per laboratori professionali, ricerca o formazione universitaria.

Ottiche

Due opzioni per l’installazione di una fotocamera digitale e un monitor: il tubo trinoculare è pensato per l’alloggiamento di un monitor (non incluso), mentre la porta laterale sul telaio del microscopio è progettata per una fotocamera digitale (non inclusa). Su entrambi i cammini ottici è presente un beam splitter: 100/0 e 0/100 (telaio del microscopio), 100/0 o 50/50 (testata trinoculare). L’inclinazione del tubo oculare a 45° consente di effettuare osservazioni in tutta comodità. Durante l’assemblaggio del microscopio, l’utente può ruotare i tubi ottici di 180°.

La confezione comprende sei obiettivi planacromatici: tre per l’uso in campo chiaro e per la microscopia a fluorescenza, gli altri tre per la microscopia a contrasto di fase. Gli obiettivi sono corretti all’infinito e hanno una lunga distanza di lavoro. Il revolver portaobiettivi ha sei slot per l’alloggiamento di altrettanti obiettivi. Il revolver portaobiettivi è posizionato su un supporto al di sotto del tavolino.

Illuminazione

La sorgente di eccitazione di fluorescenza è un LED da 5 W con una durata di 50.000 ore, senza necessità di sostituzione durante la vita utile dello strumento. Lo strumento è dotato di tre filtri di eccitazione: filtri per i fluorocromi DAPI, FITC e TRITC. L’illuminazione a LED è più efficiente dal punto di vista energetico e ha una manutenzione è più semplice rispetto a una lampada ai vapori di mercurio, il che la rende consigliabile per l’uso in ambito didattico a livello universitario. L’illuminazione a LED è consistente in termini di temperatura colore. Il LED si accende e si spegne velocemente e non si surriscalda durante l’uso prolungato.

La sorgente luminosa per le osservazioni in luce trasmessa è sempre un LED da 5 W. La sua intensità luminosa è sufficiente per ciascuno degli obiettivi usati per le tecniche di microscopia in campo chiaro o a contrasto di fase.

Entrambe le sorgenti luminose, sia in luce riflessa che trasmessa, possono essere regolate secondo il metodo di Köhler. Ciò consente di raggiungere il massimo limite di risoluzione per ciascuna lente obiettivo e ottenere un’immagine chiara e nitida senza artefatti né oscuramento dei margini.

Il microscopio è equipaggiato con un condensatore per contrasto di fase: tre slot sono usati per gli obiettivi per contrasto di fase con ingrandimento 10x, 20x e 40x, mentre il quarto slot è per la microscopia in campo chiaro. Gli anelli del contrasto di fase possono essere centrati. È possibile passare da una tecnica di microscopia all’altra solo ruotando una manopola.

Tavolino e meccanismo di messa a fuoco

Il tavolino fisso è dotato di un inserto traslatore per lo spostamento della vetreria da laboratorio ed è equipaggiato con tre supporti per piastre di varie dimensioni. La vetreria di laboratorio può essere mossa sul piano orizzontale, lungo due assi perpendicolari tra loro. Il microscopio presenta un meccanismo per la messa a fuoco grossolana e fine. Il meccanismo di messa a fuoco grossolana è dotato di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata. Le manopole hanno un design ergonomico che consente all’utente di mantenere una postura rilassata durante il lavoro.

Accessori

Il microscopio può essere equipaggiato con oculari aggiuntivi, vetrini di calibrazione o una fotocamera digitale dalla linea di accessori MAGUS.

Caratteristiche chiave del microscopio:

• Design invertito per l’osservazione di campioni contenuti in vetreria da laboratorio con spessore del fondo pari a 1,2 mm e altezza fino a 55 mm, o 165 mm con supporto inclinato
• Tecniche di microscopia: fluorescenza (luce riflessa), campo chiaro e contrasto di fase (luce trasmessa)
• Illuminazione di Köhler configurabile per luce trasmessa e riflessa sorgente luminosa con LED da 5 W a lunga durata, senza necessità di sostituzione di lampadine
• Lo strumento è dotato di tre filtri di eccitazione: filtri per i fluorocromi DAPI, FITC e TRITC
• Condensatore per contrasto di fase, consente un passaggio rapido e pratico tra le varie tecniche di microscopia
• Testata trinoculare due opzioni per l’installazione di una fotocamera o di un monitor: beam splitter con rapporto 100/0 e 0/100 (telaio del microscopio), 100/0 o 50/50 (testata trinoculare)

Caratteristiche chiave della fotocamera:

• Per microscopia in campo scuro e fluorescenza con obiettivi 4x, 10x, 20x o 40x
• Risoluzione 7,1 MP: quando si eseguono osservazioni con obiettivi a basso ingrandimento, la fotocamera consentirà all’utilizzatore di vedere dettagli più nitidi
• 51,3 fps e 133,8 fps, rispettivamente a 3200x2200 pixel e a 1584x1100 pixel di risoluzione, per l’osservazione di oggetti con elementi mobili, per la registrazione di video e per la movimentazione del preparato senza scatti né ritardi
• La cella di Peltier abbassa la temperatura del sensore durante un funzionamento prolungato ed elimina il rumore termico, consentendo così di utilizzare una velocità lunga dell’otturatore quando si scattano fotografie
• Global shutter per lettura veloce del segnale da parte del sensore, maggiore luminosità dell’immagine senza effetti ottici durante le osservazioni di oggetti in movimento
• Il sensore CMOS SONY Exmor retroilluminato monocromatico offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi
• Interfaccia USB 3.0 per un trasferimento di dati veloce e fluido
• Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

La confezione contiene:

• Fotocamera digitale MAGUS CLM90 (fotocamera digitale, cavo USB, adattatore 12 V, 3 A, custodia, CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Base con ingresso di alimentazione integrato, sorgente luminosa per osservazioni in luce riflessa e trasmessa, condensatore, meccanismo di messa a fuoco, tavolino e revolver portaobiettivi
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PLL 10x/0,25 per contrasto di fase, WD 4,3 mm
• Obiettivo planacromatico all’infinito: PLL 20?/0,40 WD 8,0 mm
• Obiettivo planacromatico all’infinito: PLL 40x/0,60 WD: 3,5 mm
• Obiettivo planacromatico all’infinito: PLL 10x/0,25 PHP2 WD 4,3 mm
• Obiettivo planacromatico all’infinito: PLL 20x/0,40 PHP2 WD 8,0 mm
• Obiettivo planacromatico all’infinito: PLL 40x/0,60 PHP2 WD 3,5 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Schermo UV
• Adattatore C-mount 1x
• Chiave a brugola
• Cavo di alimentazione
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Vetrino di calibrazione

Marchio	MAGUS
Garanzia	5 anni
EAN	5905555018249
Dimensione confezione (LxPxH)	38x61x82 cm
Peso spedizione	26.7 kg
Delimitatore	Microscopio a fluorescenza invertito MAGUS Lum V500L
Tipo	biologico, luce/ottico
Tipo di testata del microscopio	trinoculare
Testata	Siedentopf, girevole a 180°
Ingrandimento, x	100 — 400
Ingrandimento, x (opzionale)	40–500/600/800/1000
Diametro tubo oculare, mm	30
Oculari	10?/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14 15x/15 20x/12 25x/9)
Obiettivi	obiettivi planacromatici all’infinito (8): PLL 10x/0,25/4,3 PLL 20x/0,40/8,0 PLL 40x/0,60/3,5 contrasto di fase: PLL 10x/0,25/4,3 PHP2 PLL 20x/0,40/8,0 PHP2 PLL 40x/0,60/3,5 PHP2 distanza parafocale: 45 mm
Revolver portaobiettivi	per 6 obiettivi
Distanza di lavoro, mm	4,3 (10?) 8,0 (20x) 3,5 (40x)
Distanza interpupillare, mm	48 — 75
Tavolino, mm	227x208
Range di movimento del tavolino, mm	77/134,5
Caratteristiche tavolino	fisso, con piastra di vetro Ø118 mm e traslatore meccanico porta piastre: 86x129,5, Ø90 mm 34x77,5 mm, Ø68,5 mm 57x82 mm, Ø60 mm 29x77,5 mm, Ø35 mm
Condensatore	N.A. 0,6 distanza di lavoro: 55 mm torretta per contrasto di fase con viti di fissaggio
Diaframma	diaframma di apertura a iride
Fuoco	manopole coassiali per la messa a fuoco grossolana e fine (macro e micrometrica), posizionate su entrambi i lati
Illuminazione	alogena, fluorescente
Regolazione della luminosità	yes
Alimentazione	rete AC, 85–265 V, 50/60 Hz
Tipo di sorgente luminosa	sorgente luminosa per osservazioni in luce riflessa: LED da 5 W Sorgente luminosa per osservazioni in luce trasmessa: LED da 5 W
Filtri ottici	sì
Range temperature di funzionamento, °C	5 — 35
Caratteristiche speciali	condensatore per contrasto di fase (a torretta) con alloggiamento disponibile e piastre ad anello per il contrasto di fase per obiettivi 10x, 20x e 40x microscopio di centraggio ausiliario
Livello utente	utenti esperti, professionisti
Livello di difficoltà assemblaggio e installazione	complicato
Modulo fluorescente	filtri: ultravioletto (UV), viola (V), blu (B), verde (G)
Filtro di fluorescenza: tipo di filtro/lunghezza d’onda di eccitazione/specchio dicroico/lunghezza d’onda di emissione	ultravioletto (UV), 320–380 nm/425 nm/435 nm violetto (V) 380–415 nm/455 nm/475 nm blu (B) 450–490 nm/505 nm/515 nm verde (G) 495–555 nm/585 nm/595 nm
Applicazione	laboratorio/medicale
Posizione illuminazione	doppia
Metodo di ricerca	campo chiaro, microscopio a contrasto di fase, fluorescenza
Set con astuccio/custodia/borsa	copertura anti polvere
=== Delimitatore ===	Fotocamera digitale
Sensore	SONY Exmor CMOS
A colori/monocromatico	monocromatico
Megapixel	7.1
Risoluzione massima, px	3200x2200
Dimensione sensore	1,1' (14,4x9,9 mm)
Dimensione pixel, µm	4.5x4.5
Modulo termoelettrico a due fasi (cella di Peltier) per impostare la temperatura a 42°C al di sotto della temperatura ambiente	yes
Sensibilità alla luce	3354 mV con 1/30 s
Rapporto segnale/rumore	0,15 mV a 1/30 s
Tempo di esposizione	0,1 ms – 1 h
Registrazione video	yes
Frequenza dei fotogrammi, fps@risoluzione	51,3@3200x2200, 133,8@1584x1100
Capacità digitale ADC (bit)	8/12 (selezionabile)
Formato immagine	*.jpg, *.bmp, *.png, *.tif
Formato video	registrazione: *.wmv, *.avi, *.h264 (Windows 8 e successivi), *h265 (Windows 10 e successivi)
Range spettrale, nm	380–650 (con filtro antiriflesso)
Tipo di otturatore	Global shutter
Bilanciamento del bianco	manuale, automatico
Controllo esposizione	manuale, automatico
Funzionalità software	dimensione immagine, luminosità, controllo dell’esposizione
Software	MAGUS View
Uscita	USB 3.0, 5 Gb/s
Requisiti di sistema	Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 2 GB di RAM, porta USB 3.0, CD-ROM, 17' o più grande
Tipo di montatura	passo C
Corpo	lega di alluminio di CNC
Alimentazione fotocamera	DC, 5 V, da porta USB del computer adattatore 12 V, 3 A per la cella di Peltier
Range temperature di funzionamento fotocamera, °C	-10 — 50
Intervallo operativo di umidità, %	30 — 80
